Задвижки чугунные 30ч925бр

Показать фильтр
Диаметр
} ?>
Давление
} ?>
Найдено: Показать
Фильтр
Диаметр
} ?>
Давление
} ?>
Найдено: Показать
По запросу
Заказать
По запросу
Заказать
По запросу
Заказать
По запросу
Заказать
По запросу
Заказать
По запросу
Заказать
По запросу
Заказать
По запросу
Заказать

Назначение задвижки 30ч925бр

На трубопроводах для временной остановки/пуска перемещаемых веществ ставят запорную арматуру, востребованную в случае возникновения аварийных ситуаций, для проведения профилактических и ремонтных работ. Задвижки чугунные 30ч925бр применяют в системах водоснабжения, канализационных сетях при невысоких нагрузках.

Технические характеристики 30ч925бр

Наименование параметра

Значение

номинальный проход

от 600 до 1200 миллиметров

PN, кгс/см2

2,5

рабочие среды

вода, канализационные стоки при температуре не более 100°C, подаваемые в прямом и обратном направлении

герметичность

класс D по ГОСТ 9544

управление

электропривод

материалы

для корпуса, крышки ‒ чугун, уплотнение в виде латунных колец

тип присоединения к трубам входного и выходного патрубка

фланцы, прикреплённые к ответным при помощи болтов или шпилек

климатическое исполнение

У по ГОСТ 15150

установка

на горизонтальной линии приводом вверх вертикально, при отклонении более чем на пятнадцать градусов необходимо использование подпорок под бугель

шпиндель

невыдвижной

Условный диаметр Ду, мм

Строительная длина L, мм

Высота H,мм

Масса, кг

600

390

1418

780

800

470

1600

1875

1000

550

2010

2670

1200

700

2450

4250


Конструкция 30ч925бр

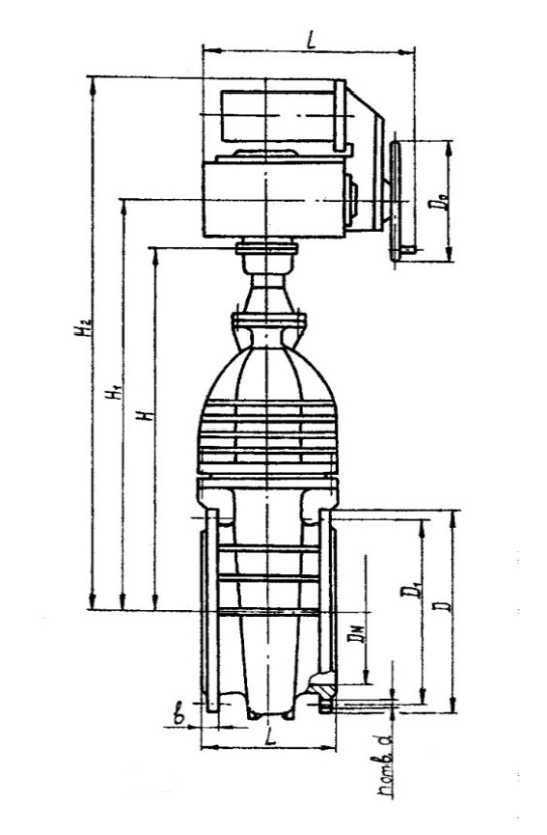

Схема конструкции задвижки 30ч925бр

Запорный узел 30ч925бр предназначен для работы в двух положениях открыто/закрыто. Регулировка размера проходного отверстия запрещена. Затвор, выполненный в виде клина, опускается под действием движения штока и перекрывает проход, плотно входя в сёдла, расположенные на корпусе. Перемещение шпинделя происходит при включении электрического привода.

Преимущества

  • компактные размеры благодаря небольшой строительной длине и невыдвижному шпинделю;

  • герметичность за счёт латунных уплотнительных колец, установленных на корпусе и клине и сальникового уплотнения.

  • дистанционное управление благодаря комплектации узла электрическим приводом;

  • незначительное гидросопротивление;

  • надёжность работы механизма, обеспечивающего продолжительную эксплуатацию;

  • небольшое усилие для достижения максимального уплотнения;

  •  исключение вероятности появления резких перепадов давления и гидроударов;

  • возможность двусторонней подачи рабочих потоков.

Для обеспечения герметичности необходимо регулярно проверять состояние уплотнений и своевременно заменять прокладки

В каталоге «Армаком» приведены характеристики выпускаемых предприятием задвижек, в том числе 30ч925бр ду1000. Чтобы узнать цены, сроки, способы доставки, оформить заказ и купить товар достаточно позвонить менеджерам компании или отправить заявку на сайте, на электронную почту. Производитель гарантирует качество металлоизделий, результаты проверки приведены в сопроводительной документации.
